电厂水箱防腐施工聚脲喷涂机

整理：山东九旭 更新时间：2020-07-10 11:23

　　电厂水箱防腐施工聚脲厚度是多少

　　电厂水箱防腐施工聚脲喷涂机在防水施工当中占据着非常重要的地位，很多的防水施工当中，都能够见到聚脲涂料的身影，而在施工当中，很多人都有一个错误的认知，那就是聚脲涂料的厚度越厚越好。

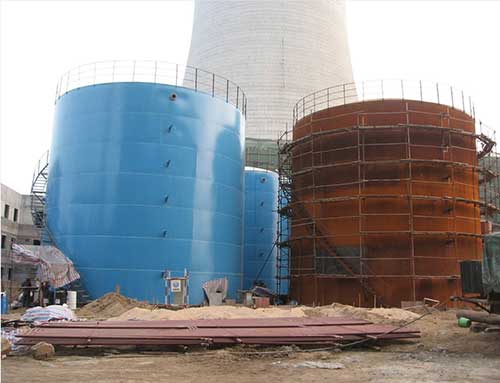

上图：电厂水箱防腐施工聚脲喷涂机案例

　　任何防腐方法在施工前必须对水箱内壁进行处理。常用方法是除油、除锈。油类污染是防腐施工的大忌，在除锈前必须将油污用有机溶剂清洗干净。除锈的目的是除去钢板上的铁锈，打毛钢板表面，以防止防腐层出现夹层，增强附着力。除锈好使用喷砂除锈，至少应达到2.5级。除锈后应用干大布把钢板表面的浮灰擦干净，然后防腐施工应立即进行，防止除锈后钢板生锈。电厂水箱防腐施工聚脲喷涂机施工应尽可能安排在5～9月份施工，在此期间气温高，空气湿度低，有利于防腐材料的固化。

　　电厂水箱防腐施工聚脲喷涂机施工厚度多少才合适

　　在实际的聚脲喷涂当中，一般在基面上涂刷两层的防水涂料，每一层涂刷的厚度都不要超过1mm，厚度要保持均匀，由此可见，聚脲涂料在屋面防水施工当中，并非是越厚越好的。

　　在水处理工艺中,膜法工艺在各行业的应用都已经趋于成熟,聚脲等新型有机防腐材料的使用也趋于主流,因此为了减少防腐材料对膜系统的污染,在电厂水箱防腐施工聚脲喷涂机施工过程中应注意以下几个方面。

　　(1)水箱底材。水箱底材采用混凝土或钢体混凝土底材必须注意施工面的平整、粗糙程度以及混凝土中含水量的大小。虽然聚脲能够在任何条件下成型,但不意味着其在任何环境下都有较好的附着力。水分的燕发很容易造成聚脲膜鼓起,长时间容易引起膜脱落。钢体底材必须注意施工面是否具有足够的粗糙度,喷涂前需进行喷砂及喷底漆等预处理,以增加膜的附着力。

　　(2)施工环境。注意施工现场的温度和湿度温度低时,聚脲膜附着力差,需要采取增加底漆等改进措施;湿度大于80%时,异腈酸酯与空气中水分的反应速度较快,容易加剧羟基和胺基的反应竞争且异腈酸酯与水反应有气体放出,容易形成针孔或鼓泡,降低聚脲膜的防腐性和附着力,不利于施工。

　　(3)聚脲的配比。聚脲MR组分的比例决定了其性能,A组分中的一NCO基团能够与水发生反应,在配比的时候应考虑损耗,同时一NCO基团含量的高低也决定了聚脲的弹性和硬度,NCO基团含量越高,形成的脲基越多,硬度越大,弹性越小。

　　(4)电厂水箱防腐施工聚脲喷涂机人员的技术水平。聚脲成品的性能受到技术人员对施工情况的判断和对设备操作水平的影响。施工环境中的湿度及温度的控制、机械设备操作的熟练程度、组分配比的掌握等都制约着聚脲成膜的性能指标。
